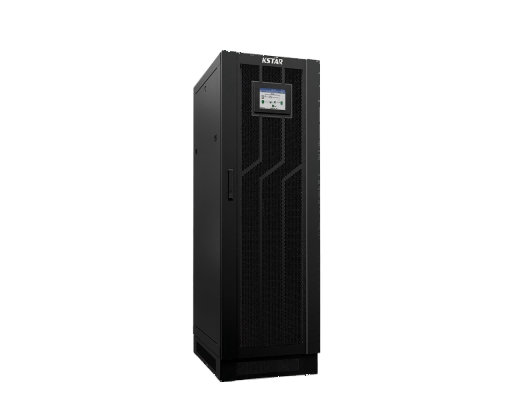

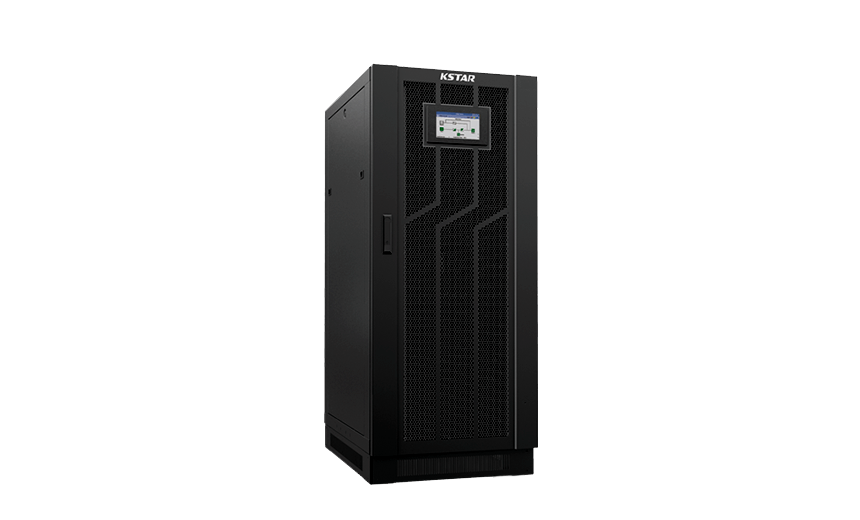

YMK9300模块化系列 三进单出6kVA~50kVA

可靠

全数字化冗余控制系统，故障模块自动脱落，MTBF可达25万小时。

灵活

6k/10k模块支持16-20节电池，15k模块支持32-40节电池。

智能

具备多种通信接口，led/lcd双重显示功能，监控模块支持热插拔功能。

产品核心特点

高度模块化设计

所有单元均采用模块化设计，包含功率模块、旁路模块、监控单元

功率模块、旁路模块、监控单元支持热插拔

高可靠性

UPS的控制管理电路由多个MCU/DSP等微处理整器进行控制，

实现整流与逆变分别管理，避免当某条软件代码的执行异常，

而造成UPS故障甚至影响并联系统的使用。为了提高UPS整机的可靠性，

UPS具备多芯片检测及保护控制功能。

超宽输入电压范围，范围138-485Vac，305Vac以下降额至40%

柜内柜间采用多路数字总线冗余并联控制技术， 单路失效时完全不影响系统工作

单独插拔任何—个模块或控制、监控单元都不影晌机柜单机或机柜并机正常运行

加厚三防漆喷涂处理，适应高温、高湿、粉尘、盐雾等恶劣环境

兼容发电机运行

Power Walk In功能，减小系统启动的冲击电流，降低并机系统对发电机容量的需求

LBS同步功能

具备LBS同步功能 ，实现两 套独立UPS系统同步，提高系统的可靠性

节能绿色环保

高输入 PF值 ，可达0.99

采用三电平拓扑结构，整机效率离达96 .5%

柜内休眠模式 ，设置为休眠模式后，当负载率

较低时部分模块自动退出供电，并且休眠模块周期性轮循以保证各模块均衡工作，延长整机工作寿命。

并联冗余功能

可直接并机

可8台并机

灵活可靠的电池支持方案

单模块大电流充电，机柜间可共用电池组

电池节数30 ~ 50 节可选

三段式智能充电方式

强带载能力

负载适应性强 ，可以带纯感性载和容性载

带载能力强，可带100％不平衡负载，输出功因达到1

良好的维护性

标配7英寸彩色触摸显示屏 （可定制10 英寸显示屏）

支持历史记录、故障记录导出功能

支持柜内多模块CAN 同步升级功能

支持SNMP、RS 232 接口、RS48 5 接口 、

BMS 接口、干接点监控

因地制宜

满配版：机柜带主路，旁路，维修和输出开关， 无需增加配电柜

标准版，机柜不带或只带—个维修开关 ，减少重复配置
